在往期文章《关于隔爆型设备的典型质量问题案例（一）》中我们已经介绍过一些典型案例，今天继续为大家介绍。

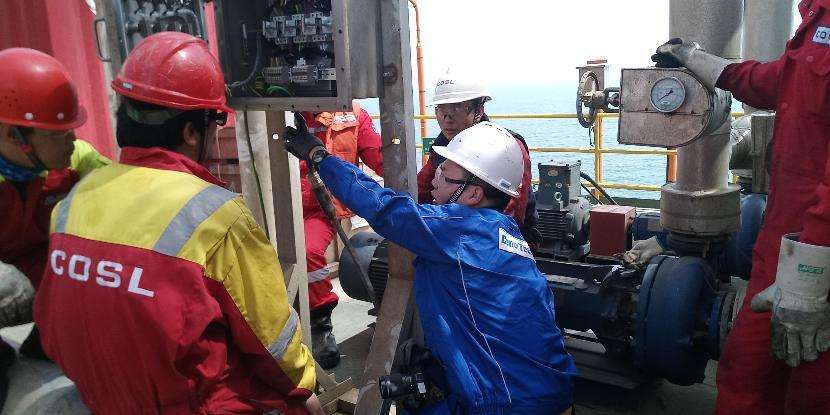

图片来源：PCEC

PART.01 隔爆型设备安装快开门式触摸屏

案例描述

设备的触摸屏处属于快开门结构，根据GB/T 3836.2—2021《爆炸性环境 第2部分：由隔爆型外壳“d”保护的设备》标准要求，快开门/盖结构应于隔离开关机械联锁。

经现场检查发现，案例设备并无隔离开关机械联锁，且触摸屏与设备壳体之间并无隔爆型结构。

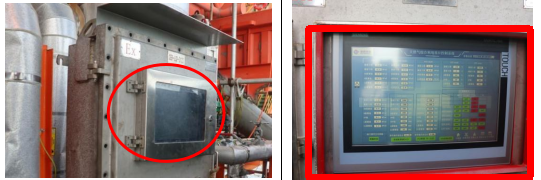

案例照片

图片来源：PCEC

依据标准

GB/T 3836.2—2021第17.3.1条。

整改建议

联系制造商，确认该设备是否已进行备案认证。如果是，标识防爆信息；如果设备未进行修改，参照AQ 3009—2007《危险场所电气防爆安全规范》第5条相关规定进行选型并更换。

PART.02 ⅡC类平面式隔爆型设备的特殊要求

案例描述

根据GB/T 3836.2—2021标准要求，ⅡC类设备需满足（间隙i≤0.04 mm、宽度L≥9.5 mm、容积≤ 500 cm3）才可允许采用平面接合面。

经现场检查发现，案例设备腔体容积＞500 cm3，不满足标准要求。

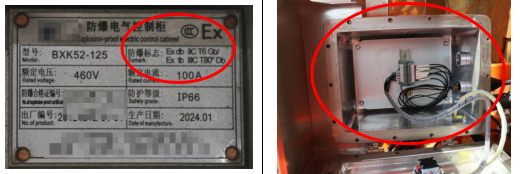

案例照片

图片来源：PCEC

依据标准

GB/T 3836.2—2021第5.2.7条。

整改建议

依据危险区域划分图，参照AQ 3009—2007第5条相关规定进行选型并立即更换。

PART.03 引入口与壳体处采用螺钉连接

案例描述

现场检查发现，引入装置与设备壳体之间安装橡胶衬垫，且通过铆钉从设备内部紧固，不符合标准要求。

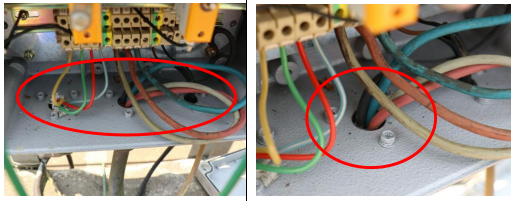

案例照片

图片来源：PCEC

依据标准

GB/T 3836.2—2021第13条。

整改建议

依据危险区域划分图，参照AQ 3009—2007第5条相关规定进行选型并立即更换。

PART.04 隔爆接合面进行喷漆防锈处理

案例描述

标准GB/T 3836.2—2021中第5.1条明确要求：“隔爆接合面不允许喷漆或喷塑”。

案例照片中，该设备隔爆接合面被进行喷漆处理，不符合标准要求。

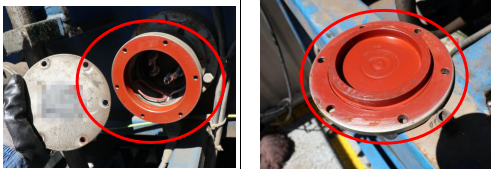

案例照片

图片来源：PCEC

依据标准

GB/T 3836.2—2021第5.1条。

整改建议

去除固化油漆，涂覆符合现场要求的防锈油，并应定期检查、维护和清洁隔爆面。

以上就是关于隔爆型设备的一些典型质量问题案例，希望能引起大家的重视。合格的防爆电气设备在石油化工企业的正确安装使用，对保证爆炸危险场所中的人身和财产安全至关重要。

参考文献：

GB/T 3836.2—2021 爆炸性环境 第2部分：由隔爆型外壳“d”保护的设备[S].

GB 3836.15—2024 爆炸性环境　第15部分：电气装置设计、选型、安装规范[S]
